Hệ thống điều khiển Ematic của thang máy nhập khẩu Benelifts

1. Giới thiệu về hệ điều khiển Ematic

Hệ điều khiển Ematic có thể sử dụng cho thang truyền động máy kéo và thang thủy lực. Với nhiều tính năng đã được tích hợp như:

- Bộ điều khiển vi xử lý

- Có sẵn khởi động trực tiếp, khởi động sao, khởi động mềm

- Công suất khả dụng lên đến 75kw

- Có tích hợp sẵn thiết bị cứu hộ khẩn cấp

- Cửa: thủ công, bán tự động, tự động và kết hợp

- Số điểm dừng lên đến 12 có thể mở rộng

- Loại dây: nối tiếp và song song

- Công tắc nhiệt

- Đạt tiêu chuẩn EN81.20

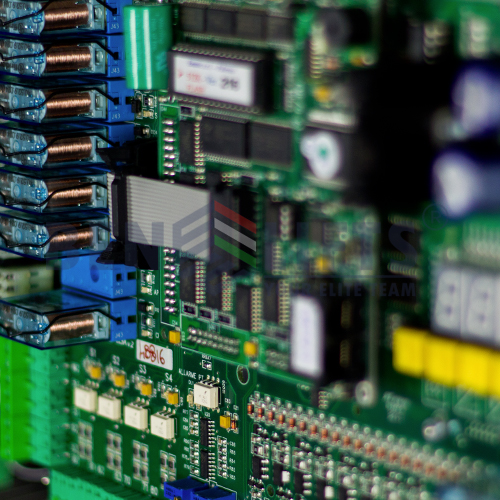

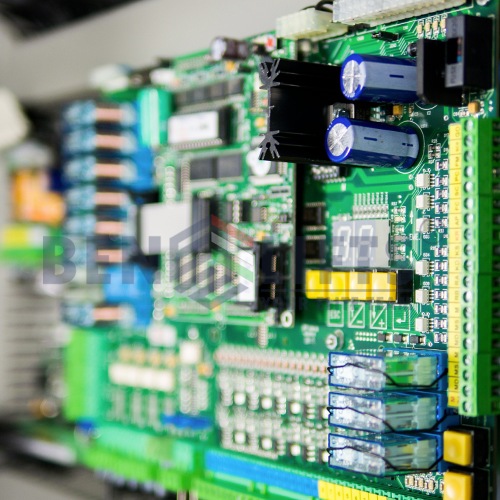

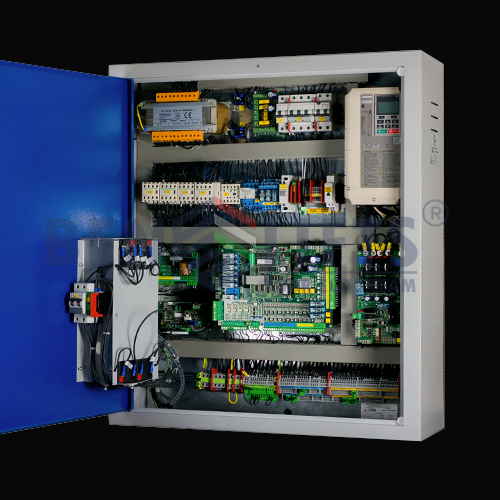

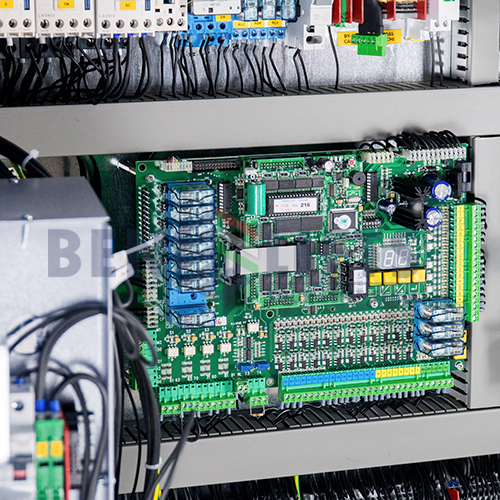

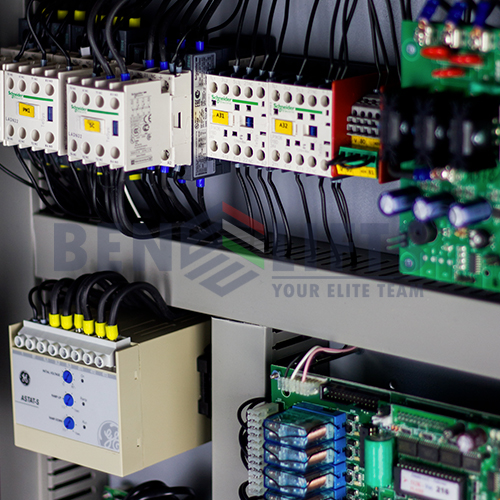

1.1. Hình ảnh của hệ điều khiển Ematic dành cho thang truyền động máy kéo

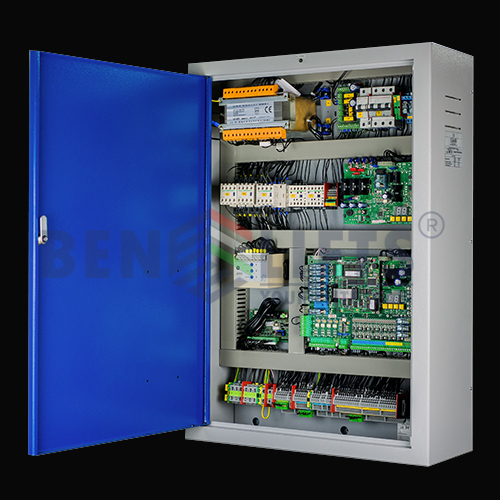

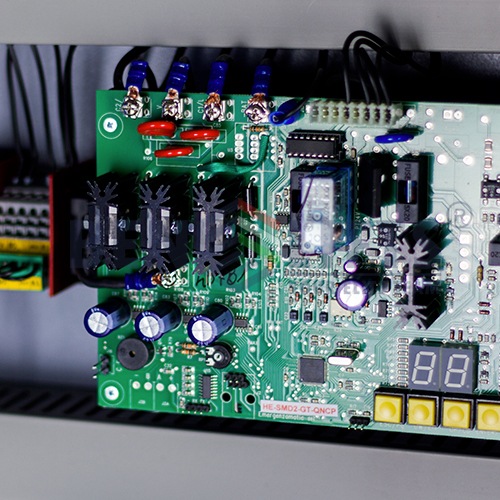

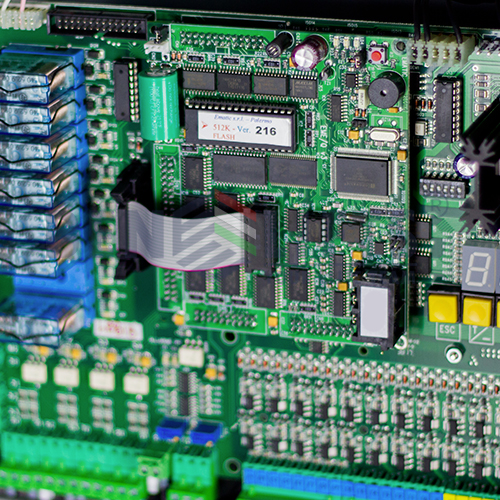

1.2. Hình ảnh của hệ điều khiển Ematic dành cho thang thủy lực

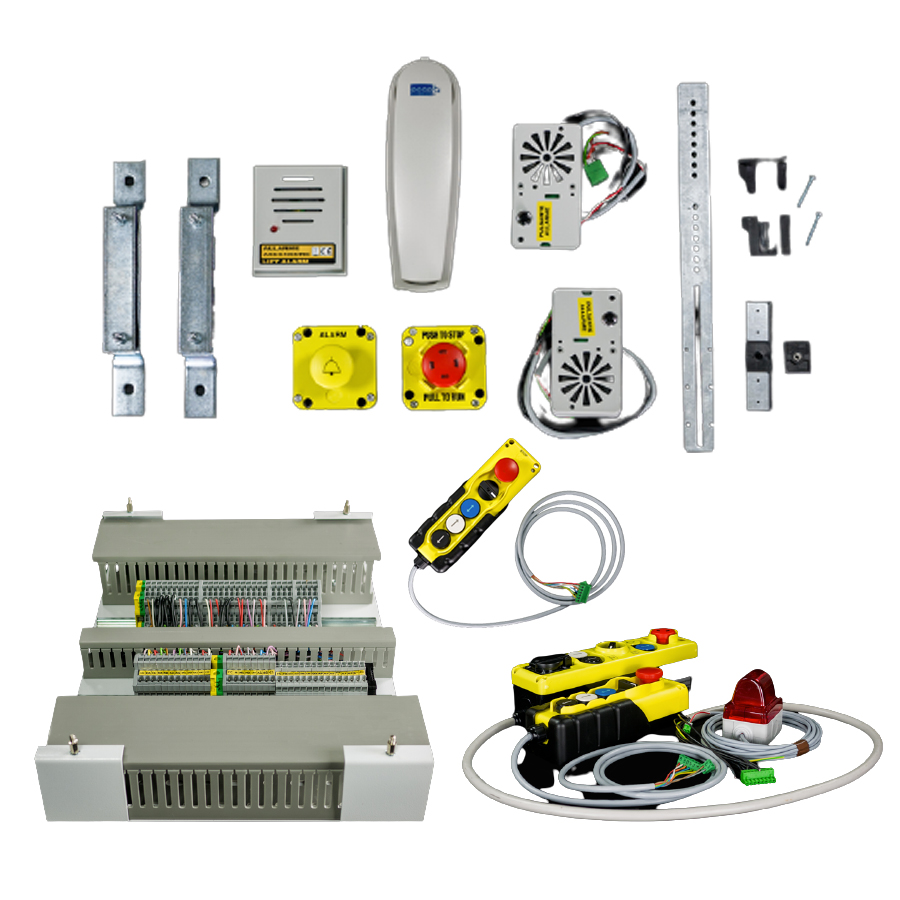

1.3. Hệ thống dây dẫn điện

Theo yêu cầu, bộ điều khiển được cung cấp cả đường điện và bảng thiết bị đầu cuối nút bấm cho sàn và cabin, sẵn sàng được đưa vào công trường. Để đơn giản hóa việc vận hành và xử lý sự cố, các nhóm thiết bị đầu cuối được đánh dấu bằng màu sắc phù hợp. Tất cả hệ thống dây được thiết kế sao cho giảm thiểu thấp nhất sự cố và không cần phải sử dụng các thiết bị khác.

Tiêu chuẩn:

• EN 81.20/50
• EN 81.21
• EN 81.70
• EN 81.72
• EN 81.73

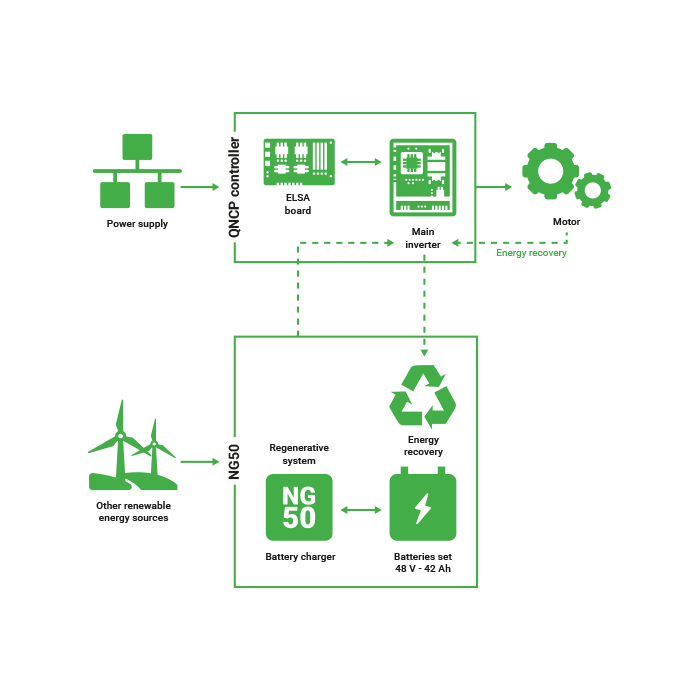

1.4. Hệ thống thiết kiệm năng lượng NG50

Hệ thống NG50 là một sản phẩm sáng tạo có thể giảm tiêu thụ năng lượng của hệ thống thang máy mục đích là để tiết kiệm năng lương và bảo vệ môi trường. Bộ "cabin / máy kéo / đối trọng" là một hệ thống phức tạp mà theo quan điểm năng lượng có thể tạo ra các "favourable" (Cabin trống). Nói cách khác, có những thời điểm nhất định thang máy có thể di chuyển mà không cần bất kỳ sự hỗ trợ năng lượng bên ngoài nào. NG50 có thể sử dụng các giai đoạn "thuận lợi" trong đó có động cơ vận thăng, do nó nhận được một số năng lượng từ chuyển động của đối trọng, hoạt động như một máy phát điện thực thụ. Năng lượng có thể lưu trữ vào pin sau đó có thể được đưa trở lại thang máy dưới dạng năng lượng tự do ngoài cho nguồn điện lưới. NG50 được thiết kế để lưu trữ năng lượng thay thế được cung cấp bởi các nguồn tái tạo bên ngoài.

1.5. Tích hợp sẵn hệ thống giám sát và điều khiển từ xa

Phần mềm để xem bộ điều khiển thông qua INTERNET, Wi-fi hoặc cáp, có sẵn dạng app dùng cho điện thoại thông minh. Nó cho phép giám sát từ xa hệ thống, gửi lệnh và hiển trị trển điện thoại các bản vẽ điện, sách hướng dẫn, danh sách mã lỗi,...Các bộ điều khiển của chúng tôi, nếu được trang bị giao diện GSM và độc lập với giám sát, cho phép quản lý việc nhận và truyền SMS qua bất kỳ điện thoại di động nào.

Kết nối thông qua Android Emapp và các chế độ kết nối EmApp:

• INTERNET, GSM G500-Net dialer
• INTERNET thông qua kết nối trực tiếp bằng mạng LAN
• Trực tiếp, qua cáp OTG USB / RS232

Các tính tăng của EmApp:

Giám sát hệ thống với chế độ xem đồ họa về trạng thái gửi lệnh từ xa tới bộ điều khiển được kết nối.

Tải xuống và phân tích các sự kiện được bộ điều khiển lưu trữ.

Cập nhật các thông số hoạt động của bộ điều khiển

Trợ giúp ngay lập tức trong việc giải thích mã lỗi (được đồng bộ hóa với đám mây Ematic).

Nhận lời khuyên và thông tin từ Ematic world bao gồm: xem và đồng bộ hóa các sơ đồ đi dây, tài liệu kỹ thuật, quản trị và hình ảnh cho mỗi bộ điều khiển.

1.6. Phần mềm Watch-Qeme

Phần mềm Watch-Qeme là công cụ phân tích dữ liệu cho phép biết, phân tích và dự đoán hoạt động của thang máy. Sự hiện diện của một máy đo dữ liệu và một Big-Ram trên một bộ điều khiển QNCP cho phép ghi nhớ theo chu kỳ 1000 lỗi và 100.000 hoạt đồng gần đây nhất. Phần mềm cung cấp các cấp độ giao tiếp khác nhau với người vận hành cho các hoạt động chẩn đoán, lập trình và kiểm tra. Tất cả dữ liệu có thể được tải xuống và truy cập bằng kết nối trực tiếp với máy tính cá nhân. Có khoảng 100 mã tin nhắn cho phép phát hiện kịp thời mọi sự cố hệ thống có thể xảy ra, liên quan đến các lỗi hoạt động và ngoài dịch vụ.

1.7. Quản lý hệ thống qua SMS

Bộ điều khiển của chúng tôi, bên cạnh việc giám sát, cho phép quản lý việc tiếp nhận và truyền SMS là một cách nhanh chóng để kiểm soát toàn bộ thang máy và nhận biết kịp thời những bất thường. Nhờ các lệnh đơn giản với định dạng dễ dàng và trực quan, bạn có thể: khởi động lại bộ điều khiển, đặt lại hệ thống kiểm tra tình trạng của thang máy, cài đặt thang máy ngưng hoạt động, kích hoạt lại thang máy.
